Kennbuchstaben Typ cm³ PS
AC 1 1285 40
ACD 1 1584 46
AE 1 1584 48
AH 1 1584 47
AJ 1 1584 50
AK 1 1584 48
AR 1285 44
AD 1 / 2 1584 50
AF 1 / 2 1584 46
AS 1 / 2 1584 50
D 1 / 2 1192 34
1 / 2  1285 37
F 1 / 2 1285 40
L 1 / 2 1493 40
HO 1 / 2 1493 40
C 1 / 2 1493 44
B 1 / 2 1584 47
P 1 / 2 1584 48
A 1 / 2 1100 30
AB 1 / 2 1285 44

Kennbuchstabe Typ cm³ PS
AL 181 1600 48
AG 181 1584 44
AM 181 1584 48

Kennbuchstabe Typ cm³ PS
AP 2 1800 68
AW 2 1800 68
CE 2 1679 62
CA 2 1679 66
CJ 2 1957 70
CT 2 1585 50
CU 2 1957 70
DG 2 1888 78
AR 2 1793 68

Kennbuchstabe Typ cm³ PS
K 3 1493 45
M 3 1493 41
N 3 1493 52
P 3 1493 50
R 3 1584 54
T 3 1584 54
U 3 1600 54
UO 3 1584 54
X 3 1600 54

Kennbuchstabe Typ cm³ PS
AT 4 1800 75
AN 4 1800 85
AR 4 1793 68
CE 4 1679 62
CA 4 1679 66
V 4 1679 68
Z 4 1679 68
W 4 1679 80
GB 4 1971 100

Kennbuchstaben   cm³ PS
DF   1888 60 Wasserboxer
DG   1900 77 Wasserboxer
DH   1900 82 Wasserboxer
Wass   1900 90 Wasserboxer
SP   1900 97 Wasserboxer
DJ   2100 112 Wasserboxer
MV   2100 95 Wasserboxer
SR   2100 87 Wasserboxer
FF   2100 90 Wasserboxer




18kW/24,5PS-22kW/30PS

Dieser Typ-1 Motor ist sehr einfach an dem am Motorgehäuse abgegossenen Lichtmaschinenhalter, auf dem auch die Motornummer eingeschlagen ist, zu erkennen. Verwendet wurde er im Käfer/Karmann Ghia und im Bus sowie als Industriemotor.





Typ-1 25kW/34PS-37kW/50PS

Der Typ-1 Motor ist vom Grundaufbau her immer gleich geblieben. Die gravierenden Änderungen sind:

  • ab Juni 59 Nockenwellenlager (vorher lief die Nockenwelle ohne Lager im Gehäuse),
  • ab 70 zwei Öldruckregelkolben,
  • ab 71 besitzen die Motoren ab 1300ccm ein größeres Lüfterrad und einen versetzten Ölkühler, der jetzt in einer Ausbuchtung im Gebläsekasten sitzt (im diesem Katalog Hundehütte genannt),
  • ab 93 werden Hydrostößel des Typ-4 Motors verbaut.

Dieser Motor wurde im Käfer /Karmann Ghia, Kübel 70-80, Bus -79 sowie als Industriemotor verwendet. Die Motornummer ist unter dem Lichtmaschinenfuß eingeschlagen.

Kennbuchstaben: AB, AR, AG, ACD, AL, AD, AF, AS, B, D, F, H,





Typ-3 Motor 33kW/45PS-40kW/54PS

Typ-3 Motoren sind aufgebaut wie Typ-1 Motoren und unterscheiden sich nur durch die Anbauteile. Das Gebläse liegt flach hinter dem Motor und der Ölkühler liegt flach auf dem Motor, daher auch der Ausdruck Flachmotor. Er wurde mit Einfach- oder Doppelvergasern sowie mit Einspritzanlage geliefert. Die Motornummer ist von oben neben der Gehäuse-Trennfuge eingeschlagen.

Kennbuchstaben: K, T, U, ohne,





CT Motor

Der CT Motor ist im Aufbau wie ein Typ-1 Motor, sein Gebläse, das flach hinter dem Motor liegt, ähnelt stark dem Typ-3/Typ-4 Gebläse. Weitere Unterscheidungsmerkmale sind der am Motorblock Angeflanschte Ölfilter sowie die sehr flach auf dem Motor liegende Ansaugbrücke mit einem stehenden Vergaser. Zudem ist dieser Motor mit Hydrostößeln ausgestattet, die dem Typ-4 Maß entsprechen. Er fand Verwendung im Bus von 80-85. Die Motornummer ist unter der Gehäuseentlüftung eingeschlagen.

Kennbuchstaben: CT









Typ-4 Motor

Der Typ-4 Motor fand Verwendung im 411/412, Bus 72-83, Porsche 914/4 und Porsche 912E sowie als Industriemotor. Er wurde mit Doppelvergasern und Einspritzanlage geliefert, in der Industrieversion gab es auch Modelle mit einem Vergaser. Das Gebläse liegt flach hinter dem Motor. Die Motornummer ist unter dem Aufnahmeturm für die Gehäuseentlüftung eingeschlagen.

Kennbuchstaben: AT, AN, AP, CA, CD, CE,  CJ, CU, EA, EB, EC, V, W, Z,





WBX Motor

Den WBX Motor könnte man als wassergekühlten Typ-1 Motor bezeichnen, da sich beide im Aufbau sehr ähneln. Die Nockenwelle hat die gleiche Aufnahme wie die Typ-1 Nockenwelle und auch die Ölpumpe paßt vom Typ-1 Motor. Hydrostößel und Schwungrad sind wie beim Typ-4 Motor, Kipphebel und Ventildeckel entsprechen wieder der Typ-1 Technik. Auch das Lochbild für den Ansaugflansch ist wie beim Typ-1; der WBX Motor hat lediglich größere Kanäle. Der WBX Motor wurde als Vergaser- und Einspritzmotor geliefert. Die Motornummer befindet sich unter der Gehäuseentlüftung.

Kennbuchstaben: DF, DG, DH, DJ, GW, SP, MV, SR, SS,







Getriebekennbuchstaben

Getriebe Kennbuchstaben Modell Achsübersetzung
AA 1200

 4,375


AB 1300 4,375
AC 1500

                            4,125


AD 1200 4,375
AE 1300 4,375
AG 1200 4,375
AF 1500 4,125
AH 1500 / 1600 4,125
AK 1500 / 1600

                            3,875


AL 1500 / 1600 3,875
AM 1300 4,375
AN 1600 3,875
AO 1600 3,875
AP 1300 4,375
AQ 1600 4,125
AR 1600 3,875
AS 1600 3,875
AT 1600 3,875
AU 1600 3,875
AX 1300 4,375
BA 1300 / 1500 4,375
BC 1300 / 1500 4,375
BE 1600 4,125
BF 1600 4,125
BG 1300 4,125
BH 1300 4,125
BJ 1300 4,375
BK 1300 4,375
DA 1500 / 1600 4,125
DB 1500 / 1600 4,125
DC 1500 / 1600 4,125
DD 1500 / 1600 4,125












< zurück

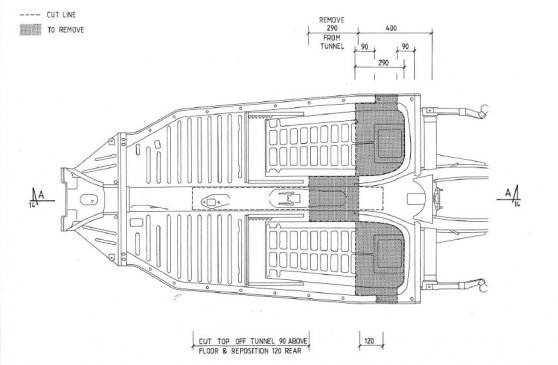

Bodenplatte Buggy
